Автоматичний вимикач АВР Tomzn (Томзон) використовується для під'єднання резервного живлення від бензинових і дизельних генераторів, інверторного перетворювача DC-AC, портативних зарядних станцій типу EcoFlow і Bluetti та загальної міської електромережі. Ідеальне рішення для квартир, будинків, офісів. Призначений для автоматичного або ручного перемикання між основною та резервними лініями живлення, ідеальний для використання в разі аварійних вимкнень. Якщо немає основного живлення, він автоматично перемикається на резервне, у разі відновлення основного живлення він пріоритетно перемикається на нього.
Займає 6 модулів. Пристрій не має обмежень у сфері використання, тільки якщо технічні умови не перевищують номінальних значень. Час перемикання менш ніж 50 мс.
Виконувальним механізмом є 2 електромагнітні котушки, завдяки цьому досягається повна відсутність споживання електроенергії АВР, споживання відбувається тільки в момент перемикання. Апарат має дуже швидку швидкість перемикання — менш ніж 50 мс. Пріоритетним живленням для цього пристрою є міська мережа.
Принцип роботи:
- Під час вимкнення головного джерела живлення пристрій автоматично перемикається на резервне джерело живлення. Під час увімкнення головного джерела живлення апарат знову перемкнеться на нього;
- Якщо обидва джерела вимкнені, пристрій не працюватиме доти, поки один із них буде увімкнений. Після увімкнення одного з джерел апарат автоматично під'єднується до нього;
- Якщо необхідно, ви можете увімкнути напрямок джерела живлення відповідним перемикачем вручну.
Переваги:
- Час перемикання менш ніж 50 мс;
- Низьке енергоспоживання й тільки в момент перемикання;
- Висока точність;
- Вогнестійкий матеріал
Характеристики:
- Робоча напруга: 220 В змінного струму;
- Напруга ізоляції: 690В змінного струму;
- Номінальний робочий струм: 63А;
- Клас: PC (можна вмикати без короткого замикання);
- Частота: 50/60 Гц;
- Кількість полюсів: 2P;
- Швидкість перемикання: менш ніж 8 мс;
- Захист від перенапруги: 8 кВ;
- Монтаж: DIN рейка;
- Стандарт: IEC60947-6-1;
- Розмір: 108х109х78 мм
Комплектація

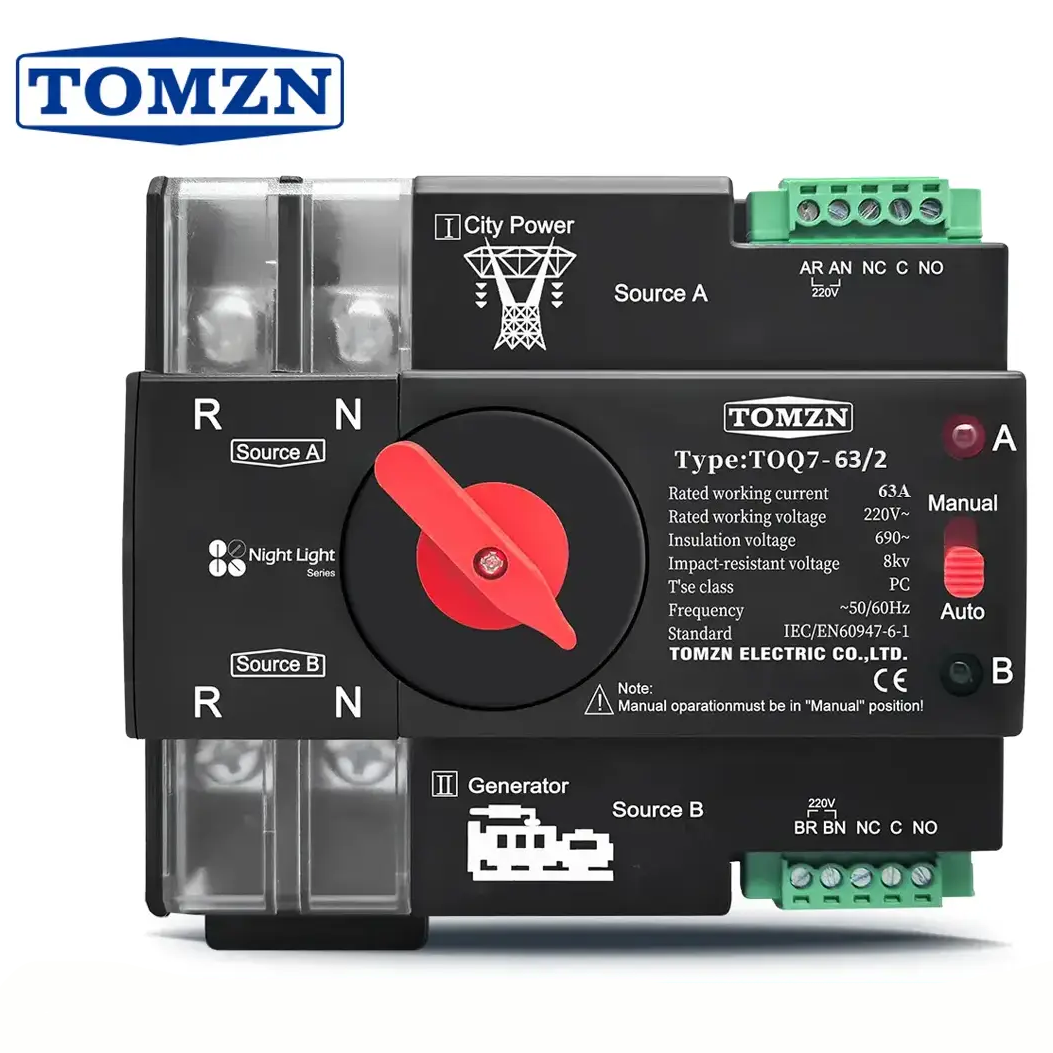

- Автоматичний перемикач введення резерву TOMZN TOQ7-63/2P 63A 2P — 1 шт.
- Допоміжні з'єднувальні дроти — 1 комплект.
Увага, застереження!
- Забороняється вручну перемикати АВР в автоматичному режимі (AUTO), це призведе до виходу з ладу пристрою. Для перемикання АВР вручну необхідно перевести перемикач у ручний режим (MANUAL).
- Під час використання АВР без захисних пристроїв є великий ризик виходу з ладу АВР через перевантаження високою напругою і струмом (не є гарантійним випадоком).
- АВР рекомендується використовувати разом із пристроєм захисту від перенапруги (ріле напруги) або стабілізатором за схемою:
Міська електромережа → реле напруги/стабілізатор → автомат введення резерву АВР
- Під час застосування АВР як джерела живлення B інверторного перетворювального (типу Ecoflow, Bluetti, Елім, Forte та ін.) КАТЕГОРИЧНІ ЗАБОРОЄТЬСЯ вмикати інвертор на заряджання в одну мережу з АВР.
- Є великий ризик виникнення явища "устречний струм", що призведе до виходу з ладу обох пристроїв.
- Для заряджання інвентора необхідно використовувати окрему ізольовану лінію живлення від міської мережі А.
- Мінімальна допустима сила струму/потужність інверторного перетворювача/генератора від 5 А/1100 Вт (5 А×220В = 1100 Вт).
- Для трифазних АВР рекомендується встановлювати реле контролю фаз, що використовується для захисту електричного обладнання від неполадок у фазах живлення, як-от порушення послідовності фаз, брак фаз або асиметрія напруги.
