Векторний аналізатор мережі Nano VNA 50 кГц — 1,5 ГГц MF HF VHF UHF (V3.6)

  NanoVNA 1500 МГц — це не тільки антенний аналізатор, як багато хто його неправильно називають, а пристрій, який, крім вимірювання КСО, активного та реактивного складників імпедансу, може набагато більше.

• Вимірювання загасання в кабелі
• Коефіцієнт стоячої хвилі КСВ (SWR)
• Хвильового опору кабелю (імпеданс)
• Індуктивність і місткість
• Довжини фідера
• Настроювання антен

  Векторний аналізатор електричних ланцюгів — це прилад, який вимірює характеристики проходження сигналу через будь-який досліджуваний пристрій, а також характеристики відбитка сигналу з його портів. Ці параметри називаються S параметрами. Для двопортових пристроїв (до речі, і належить NanoVNA) характеристика відбиття від першого порту називається S11, характеристика передавання в прямому напрямку називається S21.

  На верхній грані є джойстик, яким можна керувати приладом під час використання без комп'ютера, індикаторні світлодіоди, перемикач для вмикання/вимкнення приладу та USB type-C, який використовується для під'єднання до комп'ютера та заряджання вбудованого аккумулятора NanoVNA.

Варіанти використання NanoVNA

  Наш NanoVNA може використовуватися у двох варіантах. Перший режим — це прилад з акумулятором, який можна взяти кудись для настроювання антени або іншого обладнання без прив'язки до ПК. Однак такий варіант має свої переваги та мінуси. Дійсно, NanoVNA повністю виправдовує свою назву з погляду розміру. Він компактний — розміром із кілька коробок сірників, і може легко поміститися в кишеню сорочки. Щоправда, не варто забувати, що разом із приладом нам потрібно в кишеню покласти кабелі та набір для калібрування, але це деталі, тому що прилад можна відкалібрувати й удома. Водночас керувати наш NanoVNA може як джойстиком, так і через резистивний сенсор, що є на дисплеї. Однак із переваг пристрою виникають його основні вади. Це невеликий екран, на якому досить складно що-небудь розглянути, і трохи заплутане керування, яке в польових умовах хоч і дає змогу повністю керувати приладом, але все ж треба визнати, що це досить незручно. Ергономіка в такої крихітки зовсім не на висоті. Однак ще раз нагадуємо про ціну та уявляєш на життя позитивно, крім того, є другий варіант використання NanoVNA, у якому він розкривається на всі 100%, це використовувати цей прилад разом із ПК для настільних вимірювань у радіоаматорській лабораторії.

  У варіанті з ПК, ви не обмежені невеликим розміром NanoVNA і можете повністю та з комфортом використовувати цей прилад, чи то серйозний стаціонарний настільний прилад від іменитого виробника (один раз пам'ятайте про ТТХ).

  Практично всі сучасні прилади від того ж Rohde&Schwarz працюють під керуванням промислових ПК із впровадженням повсякденного Windows XP або схожої системи. З НаноВНА ми теж можемо зробити подібну річ. Прилад через USB з'єднується з ПК під керуванням Windows, встановлюється програма типу NanoVNA Saver і, вуаля, має чудовий функціонал і зручне керування.

Характеристики:

• Сенсорний РК-дисплей 2.8" TFT 320х240;
• Діапазон частот: 50 кГц - 900 мГц;
• Динамічний діапазон:
  • 70 дБ у діапазоні 50 кГц — 300 МГц
  • 50 дБ у діапазоні 300 МГц — 900 МГц
  • 40 дБ у діапазоні 900 МГц — 1.5 ГГц
• Рівень на ВЧ виході: -13 дБм (максимум -9 дБм)
• КСВ портов: <1.1
• Кількість точок сканування: до 401 (фіксовано);
• Точність частоти: <2 ppm;
• Нестабільність частоти: <0.5 ppm
• Відтворення треків: 4. Маркерів: 4. Збереження параметрів: 5
• Живлення/під'єднання до ПК: 5 В 120 мА через Type-C роз'єм (режим CDC). ПЗ NanoVNASharp.
• Розмір: 91 х 61 х 19 мм;

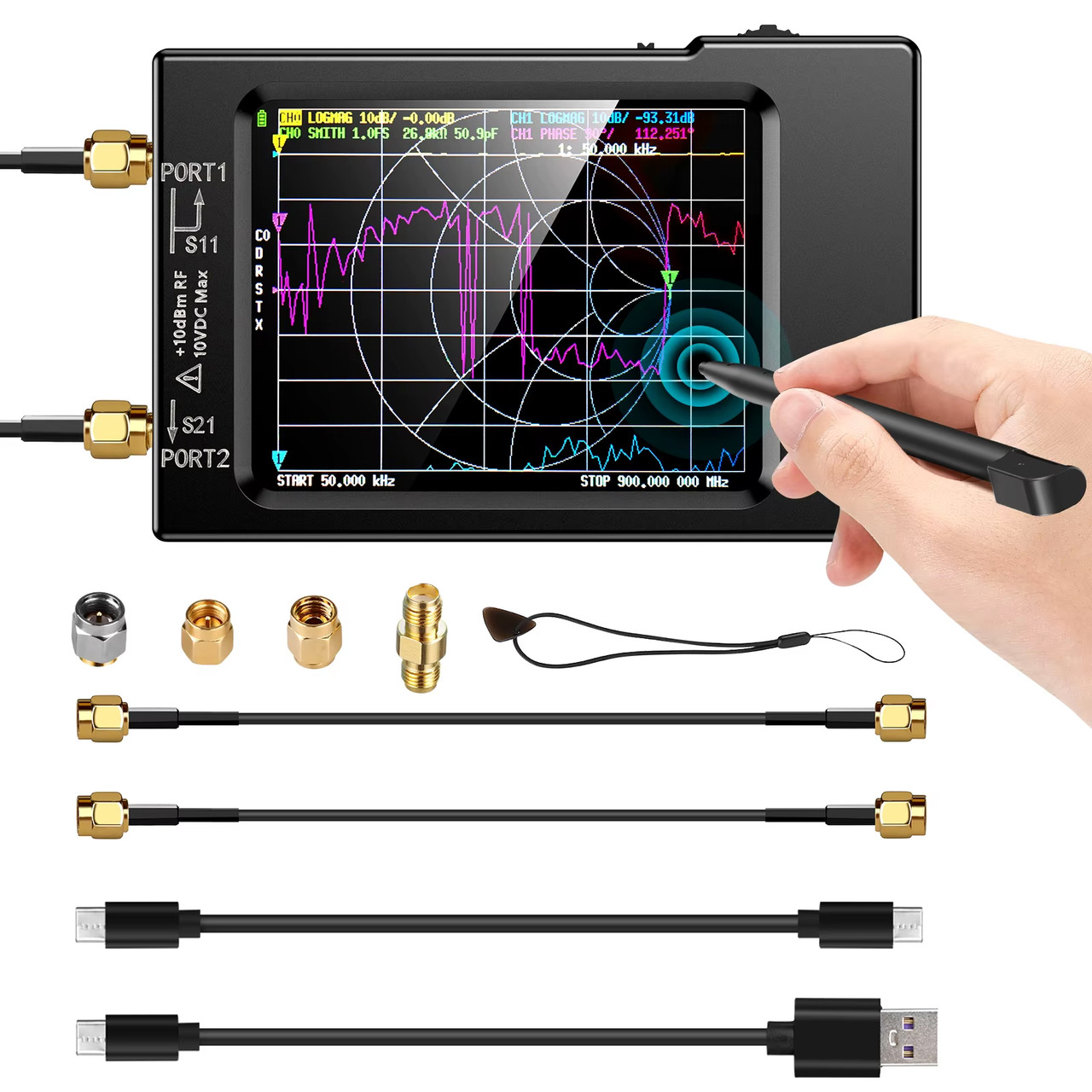

Комплектація

• Електричний аналізатор ланцюгів NanoVNA-H — 1 шт.;
• Кабель USB – 2 шт (Type-C – Type C/Type-A – Type C);
• Кабельний пігтейл RG316 SMA male — SMA male — 2 шт.;
• Набір калібрувальних SMA — 1 комплект (LOAD/OPEN/SHORT);
• З'єднувач sma female — sma female — 1 шт.;
• Ремінець і трикутний стилус — 1 шт.
